3D Model Inspector

Teamplayer

für Inventor-Konstrukteure

Spart Zeit, gibt Sicherheit, liefert Qualität.

3D Model Inspector

Effiziente Modell- und Strukturprüfung

Garantiert fehlerfreie und einheitliche Inventor-Modelle auf Knopfdruck.

3D Model Inspector

Einstellbare Firmenstandards

Für Inventor-Bauteile (IPT), -Baugruppen (IAM) und Zeichnungsableitungen (IDW/DWG).

Deutlich mehr Sicherheit

Für die Qualitätsprüfung von Inventor-Bauteilen (IPT), -Baugruppen (IAM) und -Zeichnungsableitungen (IDW/DWG) hat CAD SERVICES den 3D MODEL-INSPECTOR entwickelt. Die Software erkennt alle Abweichungen im Vergleich zu vorgegebenen Prüfregeln. Diese können in anpassbaren Prüfkonfigurationen (z.B. Modelltyp-, Abteilungs-, Kunden- oder Projekt-spezifische Konfiguration) hinterlegt und zu Beginn einer Modellprüfung ausgewählt werden.
Fehler, Warnungen und Hinweise werden umgehend in einem Prüfdialog angezeigt, in einem ausführlichen Prüfreport protokolliert und können somit systematisch behoben werden. 3D MODEL INSPECTOR unterstützt den Konstrukteur bereits in der frühen Phase seiner Konstruktionsarbeit und trägt so präventiv zur Fehlervermeidung bei.

Ihre Vorteile

Konzept

Konzept und Prüfumfang des 3D MODEL-INSPECTORS wurden in enger Zusammenarbeit mit erfahrenen Inventor-Anwendern definiert und umgesetzt.

Bedienung

Einfachste Bedienung über 1 Dialogfeld: schnelles und sicheres Prüfen auf Knopfdruck

Regeln

Eigene Modellierregeln / CAD-Richtlinien können digital abgebildet werden

Standard

Auslieferung mit erprobten, kommentierten Standard-Konfigurationen ermöglicht Modellprüfung bereits "out of the Box"

Prüfung

Prüfung des aktuell bearbeiteten Inventor-Modells mit optionaler, rekursiver Prüfung aller zugehörigen Komponenten und Unterstrukturen

Reports

Strukturierte Prüf-Reports zeigen Abweichungen konkret auf und ermöglichen gezielte Fehlerbeseitigung

Ergebnisse

Prüfergebnisse mit optionalem Hyperlink auf eigene CAD-Richtlinie

Prüfstempel

Geprüfte Modelle mit "Prüfstempel" in benutzerdefinierten iProperties

Batch-Prüfung

Optionale Programmvariante für Batch-Prüfung kompletter Inventor-Projekte und größerer Datenmengen

Lizenzmodelle

Passende Lizenzmodelle für alle Unternehmensgrößen

Innovativ

Stetige Produktentwicklung über 2 Updates pro Jahr mit direkter Ausrichtung an Kundenanforderungen

Vault

Optionales Erweiterungsmodul für Vault unterstützt den Freigabeprozess in einer Vault-Workflow bzw. Vault-Professional Umgebung.

Belegbarer Mehrfachnutzen

  • Optimale Unterstützung für Entwickler und Konstrukteure in allen Phasen der Modell-Entwicklung
  • Unterstützung und Sicherheit für Konstrukteure beim Inventor-Einstieg
  • Garantierte Sicherstellung einheitlicher Standards im Konstruktions-Team
  • Enorme Zeitersparnis durch Wegfall aufwändiger, manueller Modellüberprüfung
  • Reduzierung teurer Nacharbeiten durch frühzeitiges Erkennen von Fehlerquellen
  • Komfortable Batchprüfung des vorhandenen Datenbestandes
  • Geregelter Datenaustausch mit Zulieferern und Lieferanten
  • Automatisch generierte Prüfdokumente zur Unterstützung des Qualitätsmanagements
  • Workflow Unterstützung von Freigabemechanismen in EDM/PDM-Systemen
  • Signifikante Verbesserung der Datenqualität
  • Amortisation in kürzester Zeit

Leistungsumfang

Add-In Prü­fung ak­tuell be­ar­bei­te­ter In­ven­tor Mo­del­le in­klu­sive al­ler zu­ge­hö­ri­gen Kom­po­nen­ten und Un­ter­struk­tu­ren

Add-In Prüfung

Stand­alone Ver­sion für Prü­fung kom­plet­ter In­ven­tor-Pro­jek­te und grö­ße­rer Da­ten­men­gen im Batch­betrieb

Standalone

Optio­nale, di­rek­te An­bin­dung an Auto­desk Vault und Pro­duct­stream Pro­fes­sional – auch in Ver­bin­dung mit JobServer

Vault Anbindung

Prü­fung von Zeich­nungs­res­sour­cen z.B. ver­wen­dete Schrift­köpfe, Text- und Be­ma­ßungs­stile


Ressourcen

re­kur­si­ve / nicht-­re­kur­si­ve Prü­fung mit op­tio­na­lem Aus­wer­ten von Norm­tei­len und be­reits frei­ge­ge­be­nen Kom­po­nen­ten und Bi­blio­theks­teilen

Prüfverhalten

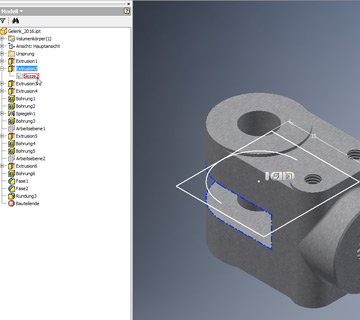

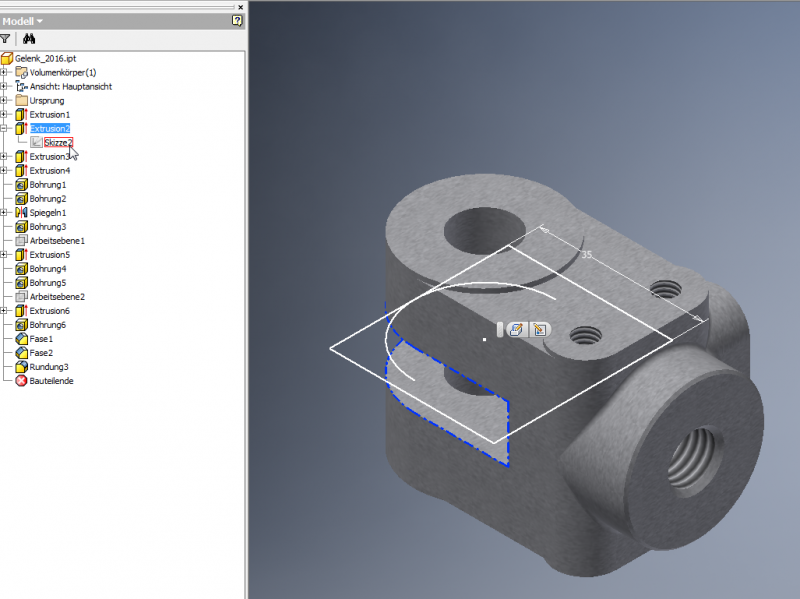

Prü­fung von Struk­turen und Ar­beits­tech­ni­ken, z.B. nicht be­stimm­te Skiz­zen, in­kon­si­sten­te Ab­hän­gig­kei­ten, Adap­ti­vi­tät, of­fe­ne Frei­heits­gra­de, nicht auf­ge­lö­ste Re­fe­ren­zen, Bau­teil­-Fi­xie­rung, Ein­satz von Run­dun­gen und Fa­sen.

Strukturprüfung

Klas­si­fi­zie­rung der Prüf­er­geb­nis­se z.B. ist Ab­wei­chung als Feh­ler zu wer­ten oder nur als War­nung / Hin­weis aus­zu­ge­ben



Klassifizierung

Vor­ga­be des Prüf­um­fangs über an­pass­ba­re und um­schalt­bare Kon­fi­gu­ra­tions­da­tei




Prüfumfang

In­fo­dia­log für schnel­len Feh­ler­sta­tus und de­tail­lier­te, struk­tu­rier­te Feh­ler­re­ports




Infodialog

Prü­fung nicht aus­gefüll­ter iProperties, Ab­gleich von Pro­per­ty-Wer­ten mit zu­läs­sigen Vor­ga­be­wer­ten, Prü­fung be­nut­zer­de­fi­nier­ter iProperties.


iProperties

Videoanleitungen

3D Model-Inspector Addin
Modelle prüfen mit dem 3D Model-Inspector AddIn

ConfigWizard
Erstellen individueller Prüfkonfigurationen mit dem 3D Model-Inspector ConfigWizard

Download Basic-App

download app





Kostenfreies Inventor AddIn mit eingeschränktem Funktionsumfang zur Prüfung des aktuell bearbeiteten Inventor-Modells mit Hilfe einer einfachen, auf wenige Prüfoptionen reduzierten Prüfkonfiguration.

Gratis-Download von Autodesk Exchange App Store.

Anforderung Testversion

30 Tage Testversion des Inventor AddIn mit allen Prüfoptionen zur schnellen und umfassenden Prüfung von Inventor Bauteilen, Baugruppen und Zeichnungsableitungen mit optionaler Prüfung aller zugehöriger Unterstrukturen.

Diese E-Mail-Adresse ist vor Spambots geschützt! Zur Anzeige muss JavaScript eingeschaltet sein!

Details zur Installation und Lizenzierung finden Sie im Dokument V2022.2_Readme.txt und in der Installationsbeschreibung 3DModel-Inspector_Installationsanleitung_V2022.2.pdf im Ordner "Dokumentation".

Anforderung Datenblatt

Beschreibung der Programmspezifika und Übersicht des aktuellen Prüfumfangs.

Datenblatt herunterladen!
